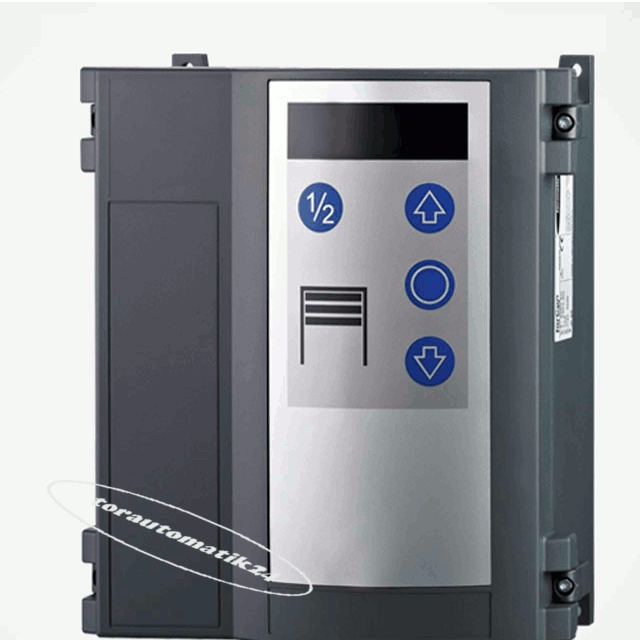

NovoCon T 100 DES Novoferm tormatic
Die NovoCon T 100 DES ist für Wellen-Aufsteckantriebe mit 230/400 V Motoren mit digitalem Endschalter geeignet.
STEUERUNG FÜR INDUSTRIEFOLIEN- UND SEKTIONALTORE
Einfache display-unterstützte Menüführung.
Lieferumfang:
- Mikroprozessorsteuerung
- Anschlusskabel mit CEE-Stecker (16 A)
- 2 Torstatusrelais
- Befestigungsmaterial
AUF EINEN BLICK
- Geeignet für Wellen-Aufsteckantriebe mit 230 / 400 V
- Ausführung DES für Motoren mit digitalem Endschalter
- Steuerung auch in 2 FU Varianten verfügbar (1,5 kW und 3 kW)
- Display unterstützte Menüführung
- Einfache und schnelle 3-Knopf Programmierung
- Impulsbetrieb
KRAFT UND LEISTUNG
- Geeignet für: Wellen-Aufsteckantriebe mit Motorleistung bis 0,8 kW bei 230 V und 1,1 kW bei 400 V
- Anschlussspannung: 1~230 V AC / 3~230 V / 3~400 V AC (+10%, -15%) 50 Hz
- Leistungsaufnahme: Betrieb < 40 W
- Leistungsaufnahme: Ruhe < 5 W
- Wartungszyklus: Vorwahl Tor einstellbar
- Service-Einstellungen: wählbar
- Halbe Toröffnung: programmierbar
- Sonderfunktionen: Elektronische Bremse, Automatisches Schliessen, RWA, Zugangssperre, Statusrelais
- Zusatzfunktionen: n. a.
- Plug & Play Loesung: DC Modul, Funkschliesskante
FUNKTIONEN
- Funksteuerung: Funkmodul optional
- Beleuchtung: programmierbar
- Lichtschranke: LS 2, LS 4, Lichtgitter
- Torendlage: oben / unten programmierbar, Feinkorrektur möglich (DES)
- Betriebsart: Impuls AUF / ZU, automatischer Zulauf
- Zusatzfunktion: n. a.
- Schleusenfunktion: gegenseitige Verriegelung
- Ampelbetrieb: A 800 III
- Schutzklasse: IP 54 (IP 65 lieferbar)
DETAILS
- Verpackungsmass: (H/B/T) 48,0 / 24,0 / 17,0 cm
- Verpackungsgewicht: 3,01 kg
- Gehäusefarbe: RAL 7024 (Graphitgrau)
- Frontdeckel: beidseitig klappbar
- Torbewegungszähler: auslesbar
- Betriebsstundenzähler: (Tor) auslesbar
- Nachlaufwegkorrektur: programmierbar
- Torverriegelung: n. a.
- Betriebstemperatur: - 20 C / + 55 C
- Schliesskantensicherung: programmierbar
- Fehlerhistorie: auslesbar
- Werkseinstellungen: wiederherstellen möglich
