Komplett-Set für einflügelige Drehtore bis max. 3,5m Torflügelbreite, max. 2,0m Torhöhe und max. 350kg Torgewicht, bei einer max. Torfüllung von 50%.
Mit neuer bi-linked Funktechnik in 868 MHz, die Ihnen auf Knopfdruck den Zustand Ihres Tores anzeigt.

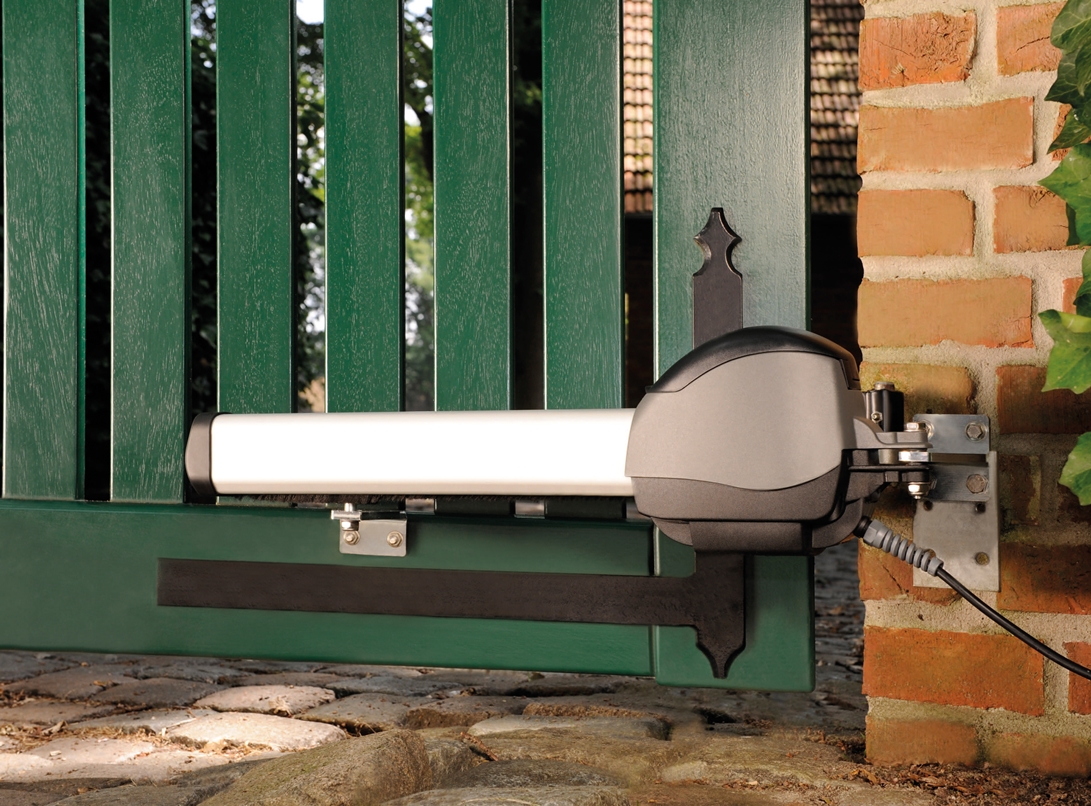

Der Schlittenantrieb Comfort 530-L besticht durch eine elegante Aluminium-Optik, trotzt dauerhaft Wind und Wetter und garantiert somit eine lange Lebensdauer.
Dank der Gleichstrom-Technologie lassen sich Tore sensibel und schonend automatisieren und schützen gleichzeitig Personen, Tiere und Gegenstaende zuverlässig vor Schäden.
Speziell an den Schliesskanten der Tore ist dies von besonderer Bedeutung, da sie die grössten Gefahrenquellen bilden.
Der Antrieb arbeitet auf Basis des effektiven und sensiblen Marantec Kolbenstangenprinzips. Effektiv, da die benötigte Kraft zum Bewegen des Tores gleichmässig übertragen wird, sensibel, weil das Tor so sehr ruhig läuft.

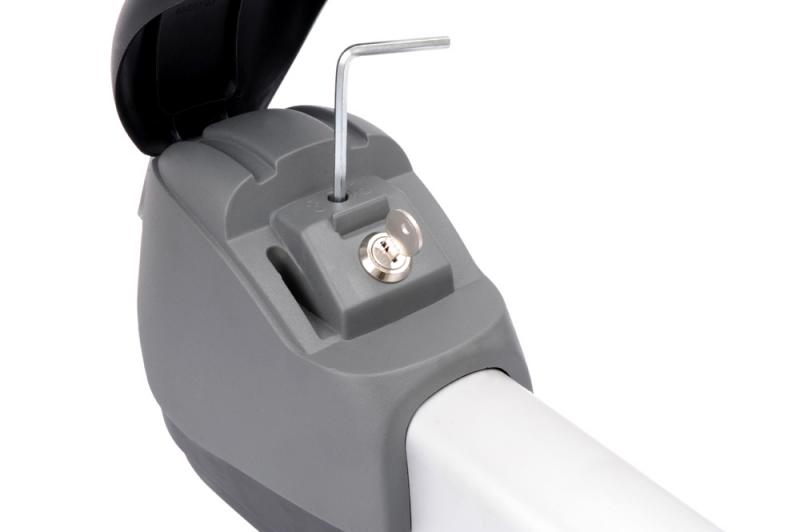

Abgerundet wird der Antrieb über eine komfortabel zugängliche Notentriegelung, falls der Strom mal ausfallen sollte, ist es trotzdem gewährleistet, dass Sie Ihr Tor öffnen oder schliessen können.
_________________________________________________________
Funktion:
-
Strom-Spar-Technik
-
Referenzpunkt-Technik
-
Soft-Start/ Soft-Stopp/Soft-Lauf
-
Elektronische Aufschubsicherung
-
Laufzeitbegrenzung
-
abschliessbare Notentriegelung
-
Anschluss Druck-, Code- und Schlüsseltaster
-
Anschluss Lichtschranke AUF und ZU
-
Anschluss Signalleuchte 24V DC
-
Anschluss Elektroschloss 24V DC
-
Versorgung externer Elemente 24V DC (max. 50 mA)
-
Anschluss Schliesskantensicherung 8,2 kOhm Auf und Zu
-
integrierte Auswertung 8,2 kOhm
-
Programmierung und Zustandsmeldung über LC-Display
-
back-up-Fähigkeit (Akkubetrieb)
-
Anschluss battery-backup
-
Abschaltautomatik AUF und ZU getrennt programmierbar
-
Gehflügelfunktion programmierbar (2-flügelige Anlagen)
-
Teilöffnung programmiebar (1-flügelige Anlagen)
-
Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
-
Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
-
Automatische Zulauffunktion (nur in Verbindung mit Lichtschranke nutzbar)
-
Programmierbarer Relaisausgang: Signalleuchte, Torposition AUF / ZU, Wischimpuls 1 sek.,Störung, Beleuchtung
-
Fehlersignalisierung mit Fehlerspeicher
-
Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)
__________________________________________________________
| Breite Torflügel (max.): | 3,5 m |
| Höhe Torflügel (max.): | 2,0 m |
| Gewicht Torflügel (max.): | 350 kg |
| Steigung (max.): | 0° (nur mit optionalem Zubehör möglich) |
| Zug- und Druckkraft (max.): | 3.000 N |
| Laufgeschwindigkeit (max.): | 15 bis 20 mm/s |
| Öffnungszeit ca. (torspezifisch): | 15 bis 25 s |
| Bewegungshub (max.): | 600 mm |
| Leistungsaufnahme Standby (ca.): | 3,2 W |
| Betriebsart (Einschaltdauer): | S 2 – 5min |
__________________________________________________________

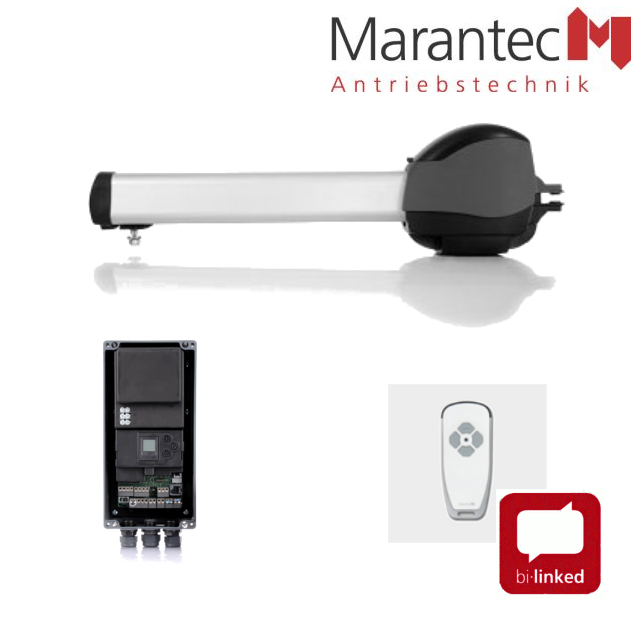

Lieferumfang:
-
1 Drehtorantriebe Comfort 530-L, vorverkabelt 1.500mm
-
Drehtorsteuerung Control x.52
- Digital 921 Modulempfänger, 868 MHz bi∙linked
- Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi∙linked
-
Befestigungsbeschläge (verzinkt und blau chromatiert)
-
Montageanleitung
-
Garantie: 2 Jahre
